Cara memperbaiki tv polytron crystaline layar pelangi
Cara memperbaiki tv polytron crystaline layar pelangi- Setelah lama tidak posting karena sibuk kerja jadi saya tidak punya waktu luang untuk membuat artikel baru. Akhirnya sekarang saya bisa kembali membuat artikel tentang Cara memperbaiki tv polytron crystaline layar pelangi.
Pada tv polytron yang sedang saya servis ini, layar tv berwarna pelangi dan menyebabkan tv polytron protek.
Biasanya warna pelangi yang muncul pada layar tv disebabkan karena ptc tv plytron yang rusak. Baik itu tv polytron U-slim, polytron Diva, polytron Lsidi, ataupun tv merk lainnya.
Namun jika warna pelangi disebabkan ptc tv yang rusak , tv tidak akan menjadi protek.
Beda halnya dengan tv polytron crystaline yang sedang saya servis sekarang ini,
Saat dinyalakan, tv polytron gambar pelangi lalu protek.
Selanjutnya pengecekan komponen yang ada pada blok vertikal.
Pada tv polytron yang sedang saya servis ini, layar tv berwarna pelangi dan menyebabkan tv polytron protek.
Biasanya warna pelangi yang muncul pada layar tv disebabkan karena ptc tv plytron yang rusak. Baik itu tv polytron U-slim, polytron Diva, polytron Lsidi, ataupun tv merk lainnya.
Namun jika warna pelangi disebabkan ptc tv yang rusak , tv tidak akan menjadi protek.
Beda halnya dengan tv polytron crystaline yang sedang saya servis sekarang ini,
Saat dinyalakan, tv polytron gambar pelangi lalu protek.
Servis tv polytron layar pelangi
 |
| tv polytron protek pelangi |
Penyebab layar tv berwarna pelangi
Karena baru menemukan gejala kerusakan gambar pelangi seperti pada tv polytron crystaline ini, jadi saya belum bisa membayangkan dari blok mesin tv manakah kerusakan tersebut berasal.
Dengan perasaan penasaran yang tinggi langsung saya buka tutup belakang tv, tidak lupa membersihkan debu-debu yang menempel pada mesin tv.
Selanjutnya pengecekan tegangan pada blok power suplay dilakukan, ternyata saaat pertama dinyalakan tegangan B+ normal setelah beberapa saat baru drop sekitar 70VDC
Kecurigaan pada power suplay pun sudah tidak ada lagi.
Karena flyback tv nyembur beberapa saat, logikanya blok horizontal tv bekerja dengan baik. Jadi bagian blok horizontal diabaikan.
Dengan perasaan penasaran yang tinggi langsung saya buka tutup belakang tv, tidak lupa membersihkan debu-debu yang menempel pada mesin tv.
Selanjutnya pengecekan tegangan pada blok power suplay dilakukan, ternyata saaat pertama dinyalakan tegangan B+ normal setelah beberapa saat baru drop sekitar 70VDC
Kecurigaan pada power suplay pun sudah tidak ada lagi.
Karena flyback tv nyembur beberapa saat, logikanya blok horizontal tv bekerja dengan baik. Jadi bagian blok horizontal diabaikan.
Selanjutnya pengecekan komponen yang ada pada blok vertikal.
Pengecekan komponen pada blok ini dilakukan saat mesin tv dalam keadaan mati.
Cek dioda-dioda untuk tegangan vcc ic vertikal, terukur dioda D405 dan D407 untuk tegangan +12v dan -12v ic vertikal putus dua dua nya.
Cek dioda-dioda untuk tegangan vcc ic vertikal, terukur dioda D405 dan D407 untuk tegangan +12v dan -12v ic vertikal putus dua dua nya.
 |

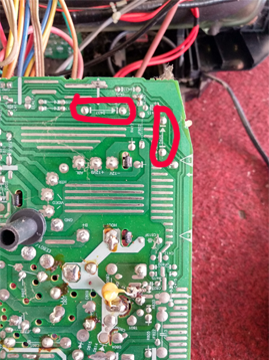

| Letak D405 dan D407 untuk Vcc ic vertikal pada polytron |
Biasanya yang menyebabkan dioda bisa putus karena beban yang short, sedangkan beban dari dioda tersebut adalah ic vertikal. Maka langsung saja saya ganti dengan ic yang baru.
Nomor seri asli dari ic vertikal polytron crystaline adalah LA78141.
Nomor seri asli dari ic vertikal polytron crystaline adalah LA78141.
Setelah penggantian komponen-komponen pada blok vertikal, tidak lupa cek solderan yang retak pada setiap blok mesin.
Coba nyalakan tv.
...Ceksss.... tv pun menyala dengan normal. gambar pelangi pun tidak ada serta sudah tidak protek lagi.
Setelah tes lama dengan input Av tv sudah tidak ada masalah lagi. Lalu saya tutup kembali casing tv..
Baca juga Cara memperbaki tv panasonic hidup sebentar mati lagi
Coba nyalakan tv.
...Ceksss.... tv pun menyala dengan normal. gambar pelangi pun tidak ada serta sudah tidak protek lagi.
Setelah tes lama dengan input Av tv sudah tidak ada masalah lagi. Lalu saya tutup kembali casing tv..
Baca juga Cara memperbaki tv panasonic hidup sebentar mati lagi
