Cara Membuat Rangkaian Sederhana Bel Cerdas Cermat
Cara Membuat Rangkaian Bel Cerdas Cermat - Acara cerdas cermat merupakan sebuah acara yang sering diadakan di kalangan pelajar. Baik itu sekolah, pesantren ataupun acara untuk menyambut acara pada hari-hari besar.
Dalam acara cerdas cermat, biasanya terdiri dari 3 sampai 5 regu yang akan bertanding untuk mengumpulkan poin terbanyak.
Dalam pelaksanaannya, cerdas cermat biasanya menggunakan sistim soal rebutan . Artinya regu mana yang menekan bel tercepat, maka grup tersebutlah yang berhak untuk menjawab pertanyaan yang diberikan pembaca soal.
Pernahkah terfikir bagi kita, bagaimana bisa bel regu lain tidak berbunyi saat salah satu regu menekan tombol bel ?
Karena pada bel-bel yang digunakan regu yang akan bertanding tersebut menggunakan sebuah rangkaian. Sehingga juri menjadi lebih mudah menentukan grup mana yang menekan bel terlebih dahulu.
Disini kita akan mencoba untuk membuat rangkaian bel otomatis cerdas cermat tersebut.
1. Relay 12V 8 kaki ( 3 buah )
2. Dioda 4007 1 Amper ( 6 buah)
3.Elco 100 mikrofarad/16volt ( 3 buah )
4.Saklar Push On ( 3 buah )
5.Buzzer Ac ( 3 buah )
6.Steker Listrik ( 1 buah )
7.Kabel Seperlunya
Keterangan dari gambar rangkaian otomatis bel cerdas cermat diatas adalah:
Dalam acara cerdas cermat, biasanya terdiri dari 3 sampai 5 regu yang akan bertanding untuk mengumpulkan poin terbanyak.
Dalam pelaksanaannya, cerdas cermat biasanya menggunakan sistim soal rebutan . Artinya regu mana yang menekan bel tercepat, maka grup tersebutlah yang berhak untuk menjawab pertanyaan yang diberikan pembaca soal.
Pernahkah terfikir bagi kita, bagaimana bisa bel regu lain tidak berbunyi saat salah satu regu menekan tombol bel ?
Karena pada bel-bel yang digunakan regu yang akan bertanding tersebut menggunakan sebuah rangkaian. Sehingga juri menjadi lebih mudah menentukan grup mana yang menekan bel terlebih dahulu.
Disini kita akan mencoba untuk membuat rangkaian bel otomatis cerdas cermat tersebut.
Rangkaian Bel Cerdas Cermat 3 Regu
Cara membuat rangkaian cerdas cermat dengan relay 12v
Bahan yang dibutuhkan untuk membuat rangkaian bel cerdas cermat adalah:1. Relay 12V 8 kaki ( 3 buah )
2. Dioda 4007 1 Amper ( 6 buah)
3.Elco 100 mikrofarad/16volt ( 3 buah )
4.Saklar Push On ( 3 buah )
5.Buzzer Ac ( 3 buah )
6.Steker Listrik ( 1 buah )
7.Kabel Seperlunya
 |

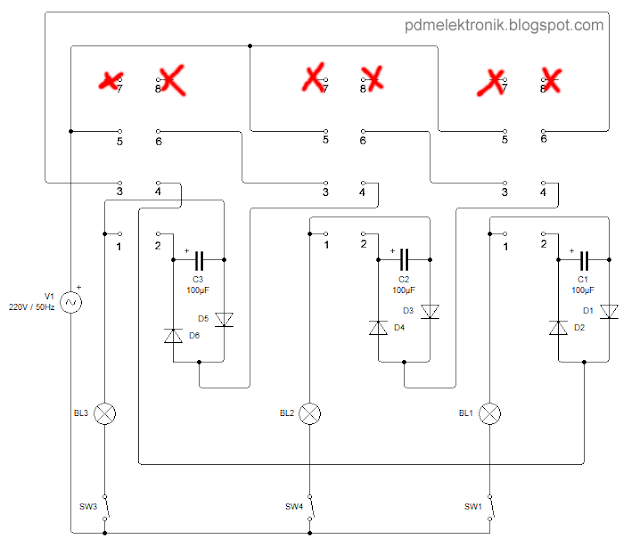

Keterangan dari gambar rangkaian otomatis bel cerdas cermat diatas adalah:
- SW1 , SW3 , SW4 ( Saklar Push On )
- D1 - D6 (dioda 1 amper )
- C1 - C3 ( elco 100mikro/16v )
- BL1 - BL3 ( Buzzer AC )
- Angka 1 - 8 adalah kaki Relay 12volt
Cara kerja rangkaian bel cerdas cermat 3 regu :
> Saat regu A menekan tombol dan bel di regu A berbunyi , maka bel di regu B dan C tidak akan bunyi walaupun regu B dan C menekan tombol juga .
> Saat regu B menekan tombol dan bel di regu B berbunyi , maka bel di regu A dan C tidak akan bunyi walaupun regu A dan C menekan tombol
> Saat regu C menekan tombol dan bel di regu C berbunyi , maka bel di regu A dan B tidak akan bunyi walaupun regu A dan B menekan tombol juga .
Jadi kesimpulannya:
Jadi kesimpulannya:
rangkaian akan mematikan lampu regu yang lain saat salah satu regu menekan tombol bel terlebih dahuluCatatan :
Kalau teman ingin menambahkan Lampu pada rangkaian nya paralelkan saja dengan Buzzer ( Bel )
